6G-12bit高速AD采集卡
應用簡介：
木星10 PCIe數據采集卡，主要升級了FPGA及DDR內存以及PCIe接口，升級版為一款搭載2片6.4GSps 12bit ADC ，匹配1片F(xiàn)PGA和MCU的處理板，支持2路6.4GSps 12bit ADC輸入或者配置為4路3.2GSps，配合高速率的PCIe接口，具有性能強勁、平臺通用、簡單易用的特點，適合于在中高速采集速率多通道需求且需要數據回傳、實時處理的系統中。同時支持雷電E接口，可外置使用。
性能特點：
? 采用ADC+FPGA+MCU的架構，可完成多種通信系統的設計
? FPGA采用Altera公司Arria10系列
? 12bit高速雙通道ADC，最高采樣率可達6.4GSps，最多板載兩個ADC，可實現2路6.4GSps輸入，或者配置為4路3.2GSps
? AVRMCU通過外部總線與FPGA互連，可運行較復雜的控制算法
? 豐富的對外接口：USB3.0、單片機通信串口、PCle x8 Gen3.0接口、1個SFP+接口
? 8片DDR4內存（8GB）

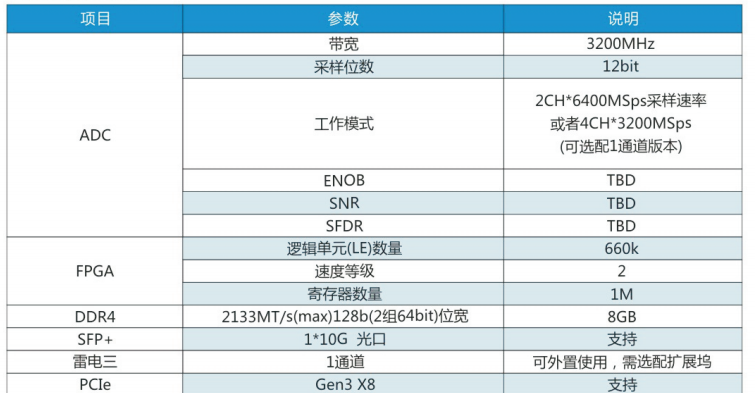

技術參數：
![4T{U2P$AL$OQ2_%]0%9`HVJ.png](/d/file/content/2021/05/60adbc4158726.png "4T{U2P$AL$OQ2_%]0%9`HVJ.png")
