產品簡介

PDH穩頻控制箱可實現激光頻率的快速鎖定以及失鎖快速判斷并重新進行鎖定，可以長時間穩定運行。其控制帶寬控制不低于10 kHz，調制頻率不低于5MHz，ADC的附加噪聲小于10 mV/√Hz(10mHz-1Hz)。

PDH激光穩頻控制箱，其內部集成有激光器、穩頻光路和鎖定控制器?？刂葡淇煞謩e實現激光頻率鎖定、光功率穩定以及RAM控制，用戶可根據需求自由選擇。

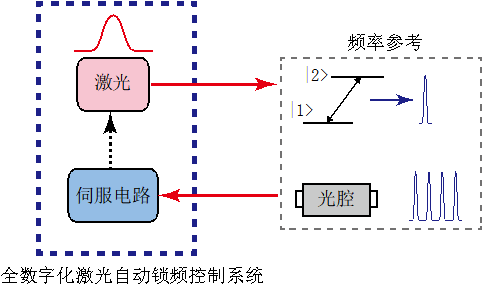

PDH鎖定控制箱內部集成有調制解調模塊、環路濾波器模塊等，集誤差信號產生，PID伺服，PZT驅動功能于一體，可為多種常見的穩頻技術提供鎖定控制，如吸收光譜、飽和吸收光譜、調制譜、調制轉移譜以及PDH技術等。

該鎖定箱中前面板具有觸摸屏，可直接對系統進行參數設置及調整，讀取系統狀態；具有旋鈕，可對內置激光器進行頻率調整。后面板具有一個采用RS422協議的通信接口，可以進行外部通信；具有兩個±12V的供電接口，為光電探測器或其他器件提供電源。

產品特點

? 實現基于FPGA的全數字化激光自動鎖頻

? 可實現激光頻率的快速調節

? 可實現激光頻率的自動鎖定及重鎖定

? 可實現激光功率的穩定

? 可實現相位調制中產生的RAM的抑制

? 可實現鎖頻、功率控制、RAM控制等控制參數可調

? 觸屏控制；支持RS422通信接口，可遠程控制

? 內置信號發生器，可輸出頻率、幅度可調的鋸齒波信號，可輸出調制信號

? 可用于10-16量級頻率穩定度的參考腔鎖頻系統

? 操作簡單，可快速鎖定

? 支持各種功能形態定制

產品應用

? 吸收光譜

? 飽和吸收光譜

? 調制譜

? 調制轉移譜

? PDH技術

電性能指標

應用場景
