產品簡介
可搬運參考腔系統主要由：參考腔、支撐結構、熱屏蔽層、真空系統組成。真空系統主要為參考腔提供穩定的真空環境，采用全鋁的真空室為系統的溫度控制提供了便利條件，熱屏蔽層可以為參考腔提供進一步的溫度濾波效果，提高系統的長期穩定性。
參考腔采用更可靠的緊固支撐結構，在經歷振動和沖擊后不影響參考的光路穩定性，結合全光纖光路（可定制），可方便實現整個穩頻系統的可搬運設計。
產品特點
? 可搬運設計，抗力學沖擊
? 雙層熱屏蔽結構，熱傳遞時間常數 >30小時
? 全鋁真空殼體，方便熱控，溫度均勻性好
? 低振動敏感性結構設計，三個方向振動敏感性均低于5×10-10/g
? 腔體采用超低熱膨脹系數玻璃（ULE）材料，有效腔長10 cm
? 參考腔可實現高于室溫的零膨脹溫度點 (Tzc: 28~35℃)
? 參考腔細度可訂制
產品應用
? 相干通信
? 中紅外OPO泵浦源
? 光譜合成
? 冷原子物理
? 相干激光雷達
? 全息成像
? 精密光譜測量
產品規格
可搬運參考腔 | |
系統總重量 | 12kg |
參考腔重量 | 0.5kg |
真空度 | 高于E-4Pa |
參考腔腔型 | 平凹腔 |
腔鏡凹面曲率半徑 | 0.5m或1m |
有效腔長 | ~ 10 cm |
振動敏感度 | < 5×10-10/g |
零膨脹溫度點 | > 28℃（ULE腔鏡） |
參考腔精細度 | 10,000~500,000 (可定制) |
腔鏡基片材料 | ULE或FS |
熱傳遞時間常數 | > 30 小時 |
熱噪聲極限 | ~ 1×10-15 |
應用場景

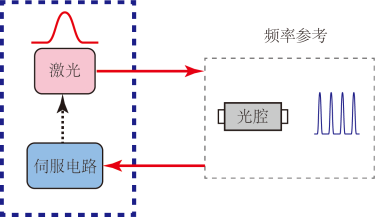

為激光穩頻系統提供頻率參考，常用于Pound-Drever-Hall (PDH)激光穩頻系統中。
